React Flow

Una delle difficoltà più ricorrenti nei progetti digitali complessi non riguarda soltanto la progettazione dell’architettura, ma la sua comprensione.

Quando un sistema cresce, aumentano moduli, servizi, pipeline, database, API, dipendenze, processi asincroni e punti di integrazione. Tutti questi elementi possono essere descritti in documenti tecnici, diagrammi statici o tabelle di progetto, ma spesso il risultato rimane difficile da leggere. Il problema non è la mancanza di informazioni. Il problema è la capacità di trasformare quelle informazioni in una rappresentazione navigabile.

È in questo scenario che strumenti come React Flow diventano particolarmente interessanti. React Flow è una libreria per React che permette di costruire interfacce basate su nodi e connessioni. A prima vista può sembrare uno strumento per disegnare diagrammi. In realtà, se usato correttamente, può diventare un livello visuale intelligente per rappresentare sistemi complessi, architetture software, knowledge graph, pipeline AI, processi aziendali e mappe operative.

Dal diagramma statico alla mappa interattiva

Molte organizzazioni rappresentano le proprie architetture con immagini statiche: un file PNG, una slide, un diagramma esportato da uno strumento di modellazione. Questo approccio è utile per documentare una fotografia del sistema, ma mostra rapidamente i suoi limiti.

Un diagramma statico non permette di esplorare il dettaglio, filtrare livelli informativi, evidenziare percorsi, interrogare relazioni o collegare ogni nodo a una scheda descrittiva. Quando l’architettura cambia, il diagramma deve essere aggiornato manualmente. Quando il sistema diventa grande, la visualizzazione rischia di trasformarsi in una superficie affollata, difficile da interpretare.

L’approccio basato su React Flow ribalta questa logica. La visualizzazione non è più un’immagine finale, ma un’interfaccia applicativa. È lo stesso principio alla base delle Knowledge Map generate da dati strutturati. Ogni nodo può rappresentare un servizio, un componente, una procedura, un documento, un agente AI o una porzione di conoscenza. Ogni collegamento può descrivere una dipendenza, un flusso dati, una relazione logica, una chiamata API o un passaggio operativo.

Separare dati, logica e rappresentazione

Il punto più importante non è disegnare nodi sullo schermo. Il punto è separare tre livelli:

• il contenuto, cioè le informazioni strutturate da rappresentare;
• la logica, cioè le regole che stabiliscono relazioni, categorie e percorsi;
• la visualizzazione, cioè l’interfaccia con cui l’utente esplora il sistema.

Questa separazione rende l’architettura molto più scalabile. I dati possono provenire da CSV, database, API, documenti tecnici o pipeline di estrazione automatica. La logica applicativa può trasformare quei dati in nodi, gruppi, colori, connessioni e livelli di dettaglio. React Flow si occupa poi della parte visuale, fornendo zoom, pan, gestione dei nodi, edge personalizzabili e interazione utente.

In questo modo la mappa non viene costruita manualmente ogni volta. Viene generata a partire da una struttura informativa. È una differenza sostanziale: la visualizzazione diventa una conseguenza del modello dati, non un artefatto separato da mantenere a mano.

Perché React Flow è utile nelle architetture complesse

React Flow è particolarmente adatto quando una semplice lista non basta più. Un elenco di servizi, una tabella di endpoint o un documento descrittivo possono spiegare i singoli elementi, ma fanno fatica a mostrare il comportamento complessivo del sistema.

Con una mappa interattiva è possibile rappresentare:

• architetture a microservizi;
• pipeline di ingestione dati;
• workflow di automazione;
• sistemi RAG e GraphRAG;
• relazioni tra documenti, entità e concetti;
• processi aziendali multilivello;
• dipendenze tra componenti software;
• flussi decisionali o conversazionali.

Il vantaggio non è soltanto estetico. Una buona visualizzazione riduce il tempo necessario per orientarsi. Permette a figure tecniche e non tecniche di osservare lo stesso sistema da prospettive diverse. Un responsabile può vedere i macro-blocchi. Uno sviluppatore può entrare nel dettaglio delle connessioni. Un analista può seguire un flusso informativo. Un utente finale può esplorare contenuti complessi senza leggere documentazione tecnica.

Il ruolo dell’interazione

La componente intelligente di una mappa React Flow emerge soprattutto nell’interazione.

Un nodo non deve essere soltanto un rettangolo con un’etichetta. Può diventare un punto di accesso a un contenuto: una spiegazione, una scheda tecnica, un set di opzioni, una documentazione, un log, un file sorgente o una risposta generata da un sistema AI.

Allo stesso modo, un collegamento non deve limitarsi a indicare che due elementi sono connessi. Può specificare il tipo di relazione: dipendenza, riferimento, chiamata, percorso consigliato, relazione semantica, input, output, eccezione o passaggio di stato.

Questa ricchezza permette di costruire interfacce esplorative. L’utente non osserva semplicemente una mappa: la attraversa. Può partire da un nodo, leggere il contesto, seguire un collegamento, cambiare categoria, cercare un concetto e tornare alla visione generale.

React Flow e sistemi AI

Nel contesto dell’intelligenza artificiale, React Flow può svolgere un ruolo ancora più interessante. Molti sistemi AI moderni non sono composti da un singolo modello, ma da una catena di componenti, come accade nelle architetture GraphRAG con Gemini e Neo4j: parser, embedding model, vector database, LLM, strumenti esterni, agenti, database relazionali, knowledge graph e interfacce utente.

Rappresentare questa architettura in modo visuale aiuta a comprendere dove nasce l’informazione, come viene trasformata, dove viene memorizzata e in quale punto entra nel processo generativo.

Un sistema RAG, ad esempio, può essere visualizzato come una sequenza di nodi: caricamento documenti, segmentazione, embedding, indicizzazione, retrieval, prompt construction e generazione finale. Un sistema GraphRAG può aggiungere entità, relazioni, database a grafo e percorsi di interrogazione. Una piattaforma multi-agente può mostrare agenti, strumenti, memoria, task e passaggi decisionali.

Queste rappresentazioni non sono soltanto utili in fase di documentazione. Possono diventare strumenti operativi per monitorare, spiegare e migliorare il sistema.

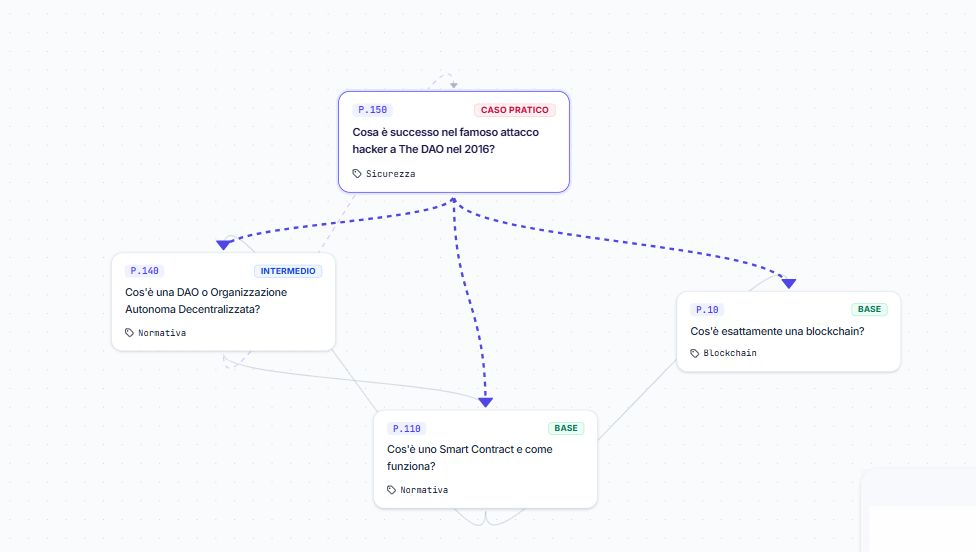

Un esempio pratico: dal CSV alla mappa navigabile

Un caso d’uso particolarmente concreto consiste nel partire da dati strutturati, ad esempio un file CSV, e trasformarli in una mappa navigabile.

Ogni riga può descrivere un contenuto, una domanda, una procedura o un componente. Alcune colonne possono indicare categoria, titolo, descrizione, codice, relazioni o opzioni di collegamento. A partire da queste informazioni l’applicazione genera automaticamente nodi e connessioni, secondo una logica vicina al passaggio da CSV a mappa della conoscenza.

In questo modello il CSV rimane il punto di gestione del contenuto, mentre React Flow diventa il livello di esplorazione. L’utente non deve leggere righe e colonne, ma può muoversi all’interno di una rappresentazione visuale organizzata per categorie e percorsi.

È un approccio utile per manuali tecnici, basi di conoscenza, cataloghi di processi, documentazione interna, sistemi formativi e strumenti di supporto decisionale.

Buone pratiche di progettazione

Usare React Flow in modo efficace richiede alcune scelte progettuali.

La prima riguarda la densità informativa. Una mappa troppo ricca rischia di diventare illeggibile. È preferibile mostrare inizialmente i blocchi principali e permettere all’utente di espandere progressivamente il dettaglio.

La seconda riguarda la semantica dei nodi. Colori, dimensioni, icone e posizioni devono comunicare significato, non solo decorazione. Un nodo di categoria dovrebbe essere distinguibile da un nodo operativo. Un collegamento principale dovrebbe essere diverso da un riferimento esterno o da una relazione debole.

La terza riguarda il layout. Nei sistemi complessi non basta posizionare elementi in modo casuale. La disposizione deve aiutare la lettura: categorie a sinistra, nodo attivo al centro, percorsi successivi a destra; oppure livelli verticali per rappresentare fasi di una pipeline.

Infine, è importante prevedere ricerca, zoom, centratura e pannelli di dettaglio. Questi elementi trasformano la mappa da semplice diagramma a vera interfaccia di lavoro.

Limiti da considerare

React Flow non risolve automaticamente il problema della complessità. Se il modello dati è confuso, anche la visualizzazione lo sarà. La qualità della mappa dipende dalla qualità delle relazioni, dalla chiarezza delle categorie e dalla coerenza del layout.

Inoltre, quando il numero di nodi cresce molto, diventa necessario introdurre strategie di filtro, clustering, paginazione visuale o livelli progressivi. Mostrare tutto contemporaneamente raramente è la scelta migliore.

Il valore dello strumento emerge quando viene usato non per aggiungere grafica, ma per rendere leggibile una struttura che altrimenti rimarrebbe nascosta.

Conclusioni

React Flow rappresenta una soluzione efficace per visualizzare architetture complesse, soprattutto quando l’obiettivo non è produrre un diagramma statico, ma costruire un’interfaccia esplorabile.

Il suo utilizzo intelligente consiste nel partire da dati strutturati, trasformarli in nodi e relazioni, e offrire all’utente una mappa navigabile capace di mostrare contesto, dipendenze e percorsi.

In un’epoca in cui sistemi AI, knowledge graph, pipeline documentali e architetture software diventano sempre più articolati, la visualizzazione non è più un elemento accessorio. È una parte fondamentale della comprensione.

React Flow può diventare proprio questo: un ponte tra la complessità tecnica del sistema e la capacità umana di orientarsi attraverso relazioni, strutture e connessioni. Per approfondire il tema dei grafi nella AI generativa, si può leggere anche l’articolo NodeAI su GraphRAG e Knowledge Graph.
